AKO SPRÁVNE ZVOLIŤ AIRLESS STRIEKACIU TRYSKU
V TROCH KROKOCH

Aj keď je striekacia tryska iba malá časť z celého striekacieho systému, tak do značnej miery určuje kvalitu Vašej práce. Graco používa farebné rozlíšenie a trojmiestny kód na identifikáciu striekacích trysiek. Ako však presne zistiť akú striekaciu trysku vybrať pre konkrétnu aplikáciu? Prečítajte si ako správne zvoliť striekaciu trysku v troch krokoch.

Správna voľba striekacej trysky je veľmi dôležitá. Okrem dosiahnutia lepšej kvality nástreku Vám správne zvolená striekacia tryska šetrí čas aj materiál. Rozlúštili ste kód, ktorým je označená každá striekacia tryska? Skvelé, potom si pozrite náš 3-krokový plán, aby ste sa uistili, že si vyberiete tú správnu trysku pre Vašu konkrétnu aplikáciu.

• Krok 1: Vaša aplikácia určuje farbu striekacej trysky
• Krok 2: Prvé číslo z trojmiestneho kódu určuje Vami požadovanú šírku striekacieho lúča
• Krok 3: Posledné dve čísla určujú veľkosť otvoru striekacej trysky

Krok 1: Aplikácia

Graco airless striekacie trysky prichádzajú s odlišným farebným rozlíšením. Podľa farby zistíte, ktorá striekacia tryska je najvhodnejšia pre Vašu aplikáciu.

Pre jemné dokončovacie aplikácie s nízkym tlakom a nízkym prietokom materiálu

Pre všetky aplikácie v interiéroch a exteriéroch pri nízkom tlaku

Pre všetky aplikácie v interiéroch a exteriéroch

Pre jemné omietkové zmesi a husté materiály

Pre ochranné nátery – aplikačný tlak viac ako 500 barov

Pre vodorovné dopravné značenie

Krok 2: Šíra striekacieho lúča

Šírka striekacieho lúča je určená uhlom pri striekaní vo vzdialenosti 30 cm od striekaného povrchu. Čím väčšia je šírka striekacieho lúča, tým rýchlejšie môžete pracovať, no prináša to aj vyššiu spotrebu materiálu. Pri striekaní s menším striekacím lúčom spotrebujete menej materiálu a máte lepšiu kontrolu nad aplikáciou.

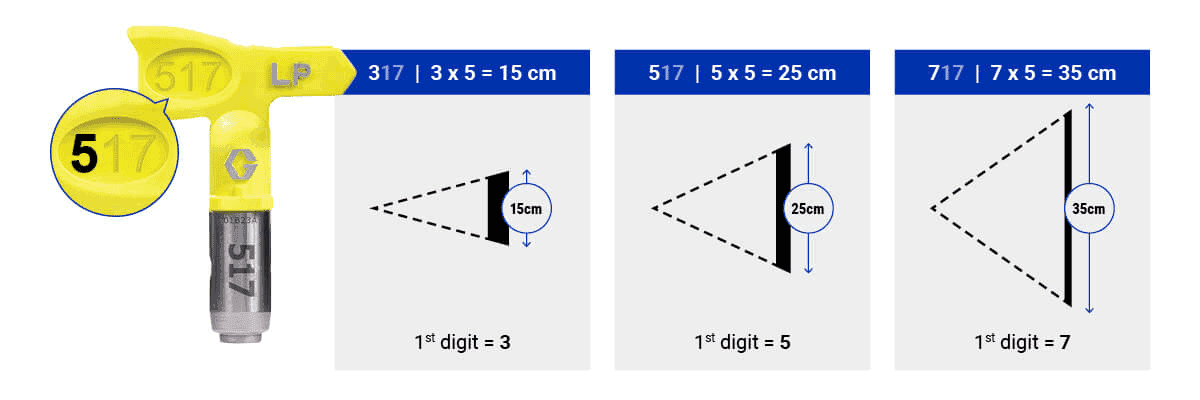

Zvoľte Váš požadovaný striekací lúč v centimetroch a vydeľte číslom 5. Výsledok zodpovedá prvej číslici z trojmiestneho kódu umiestneného na každej striekacej tryske. Ak chcete mať šírku striekacieho lúča 15 cm, prvá číslica z kódu bude 3 (3 x 5 = 15 cm). V prípade, ak chcete mať šírku striekacieho lúča 35 cm, prvá číslica bude 7 ( 7 x 5 = 35 cm).

Čím vyššie je prvé číslo, tým väčšia bude šírka striekacieho lúča a zároveň nastriekate väčší povrch.

Krok 3: Veľkosť otvoru

Teraz je potrebné určiť veľkosť otvoru striekacej trysky. Veľkosť otvoru (udávaná v tisícoch palca, napr. 0,017") určuje prietok materiálu. Čím vyššie číslo, tým viac materiálu pretečie striekacou tryskou. Striekanie materiálov s obsahom väčších čiastočiek si vyžaduje použiť striekaciu trysku s väčším otvorom. Väčšina výrobcov materiálov uvádza v technickom liste od materiálov aj rozsah veľkosti striekacích trysiek, ktorými môže byť daný materiál aplikovaný.

Zvoľte veľkosť striekacej trysky pre materiál, ktorý budete aplikovať. Veľkosť diery je určená poslednými dvoma číslami trojmiestneho kódu : "17" zodpovedá 0,017 palca.

Čím vyššie sú posledné dve čísla, tým väčšia je veľkosť otvoru aj samotný prietok materiálu.

Vždy je potrebné skontrolovať Vami zvolenú veľkosť otvoru s maximálnou veľkosťou otvoru striekacieho zariadenia, ktoré používate. Pozrite si tabuľku veľkosti otvorov pre jednotlivé striekacie zariadenia.

Nanesený materiál je príliš hrubý alebo tenký? Použite striekaciu trysku s iným striekacím lúčom alebo veľkosťou otvoru

Vyskúšajte rôzne veľkosti striekacích trysiek, aby ste získali lepší prehľad o tom, čo najviac vyhovuje Vašej aplikácií.

Príklad: Máte striekaciu trysku 517, ktorá má 25 cm striekací lúč (5 x 5 = 25) a má 0,017 palca priemer otvoru (posledné dve číslice, 17). Výsledkom je konkrétna hrúbka materiálu.

• Je hrúbka striekaného materiálu príliš hrubá?

  Použite menšiu striekaciu trysku (515 namiesto 517) ALEBO zväčšite striekací uhol (717 namiesto 517).

• Je hrúbka materiálu príliš tenká?

  Použite väčšiu striekaciu trysku (519 namiesto 517) ALEBO zmenšite striekací uhol (317 namiesto 517).
